防鸟啄综合余缆防护箱

防鸟啄综合余缆防护箱

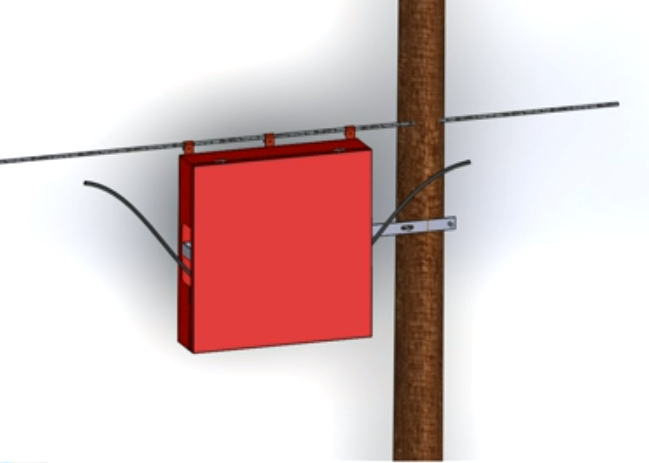

一种便于安装的防鸟啄综合余缆防护箱,包括防护箱、光缆,所述防护箱内部设置有自动收集机构,所述自动收集机构包括有转把、连接板、转动杆、圆形连接板、放置板、连接块、挤压板、拉杆、限位板、握把;所述转把一端与连接板一侧固定连接,所述连接板另一侧与转动杆一端固定连接,所述转动杆另一端贯穿防护箱外壁并延伸至防护箱内部,所述转动杆通过轴承与防护箱内壁转动连接,所述转动杆外壁与连接块一端固定连接。优选的,所述放

  • 型号:

一种便于安装的防鸟啄综合余缆防护箱,包括防护箱、光缆所述防护箱内部设置有自动收集机构,所述自动收集机构包括有转把、连接板、转动杆、圆形连接板、放置板、连接块、挤压板、拉杆、限位板、握把;

所述转把一端与连接板一侧固定连接,所述连接板另一侧与转动杆一端固定连接,所述转动杆另一端贯穿防护箱外壁并延伸至防护箱内部,所述转动杆通过轴承与防护箱内壁转动连接,所述转动杆外壁与连接块一端固定连接

优选的,所述放置板正面与连接杆背面固定连接,所述连接杆两端与缠线板一侧固定连接,所述光缆一端缠绕在缠绕板上

优选的,所述圆形连接板内壁开设有滑槽,所述连接块与滑槽滑动连接,所述连接块一侧与挤压板一侧挤压接触,所述挤压板另一侧与拉杆一端固定连接,所述拉杆另一端与握把一侧固定连接,所述拉杆外壁与限位板内壁固定连接

优选的,所述圆形连接板正面与放置板背面固定连接,能够带动一起转动

优选的,所述防护箱背面与固定板背面固定连接,所述固定板内壁开设有移动槽,所述移动槽与滑杆底部滑动连接,所述滑杆顶部与夹紧板一侧固定连接

优选的,所述固定板内壁与弹簧一端固定连接,所述弹簧另一端与滑杆一侧固定连接,所述夹紧板一侧与固定杆一端固定连接,所述固定杆另一端与吸盘一侧固定连接,能够进一步进行固定,保证防护箱不会掉落

优选的,所述防护箱左右两侧开设有通槽,能够将光缆进行收集

实用新型提供了一种便于安装的防鸟啄综合余缆防护箱便于安装的防鸟啄综合余缆防护箱具备以下有益效果:
